水表型號命名規則
來源：www.jihengmall.com 編輯時間：2014/3/5 14:39:11
水表型號命名的符號含義

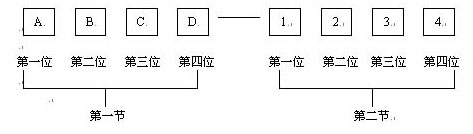

水表產品型號的組成一般如下：
第一節用大寫漢語拼音字母表示，其中第一位是產品所屬的大類，即水表歸屬的流量?jī)x表類別，用“L”表示，第二位是產品所屬的小類，即水表，用“X”表示，第三、四位表示該產品的工作原理、結構、功能、特點等。詳細規定見表1—1。
表1-1 水表型號命名的符號含義
|
代 號 |
名 稱 |
備 注 |
|
LX |
水表 |
第1位L代表流量計，第2位代表水表 |
|
LXS口 |
旋翼式水表 |
第3位S代表旋翼式 |
|
LXL口 |
水平螺翼式水表 |
第3位L代表水平螺翼式 |
|
LXR口 |
垂直螺翼式水表 |
第3位R代表垂直螺翼式 |
|
LXF口 |
復式水表(組合式)水表 |
第3位F代表復式 |
|
LXD口 |
定量水表 |
第3位D代表定量 |
|
R |
熱水水表 |
第4位R代表熱水 |
|
L |
立式水表 |
第4位L代表立式 |
|
N |
正逆流水表 |
第4位N代表正逆流 |
|
G |
干式水表 |
第4位G代表干式 |
|
Y |
液封水表 |
第4位Y代表液封 |
|
C |
可拆卸式水表 |
第4位C代表可拆卸式 |
第二節用阿拉伯?dāng)?shù)字和字母表示，反映水表的公稱口徑、指示裝置型式和產品的設計順序號(旋翼式水表)等。設計順序號中：
A代表基型、七位指針、組合葉輪、標度1L；
B代表組合葉輪、8位指針、最小檢定分度1L；
C代表整體葉輪、8位指針、最小檢定分度0.1L；
E代表整體葉輪、4位指針4位字輪組合式計數器、最小檢定分度0.1L。其中A型表是原統一設計水表第一次改進設計型，現已列入淘汰產品，不再生產。
說明：基型水表在行業中又俗稱“七位指針?biāo)?SPAN lang=EN-US>”。
LXS-15C表示公稱口徑為15mm、第三次改進設計(整體葉輪、8位指針)的旋翼式水表；
LXL-80表示公稱口徑80mm的水平螺翼式水表；
LXSL-20E表示公稱口徑20mm的旋翼式立式水表；
